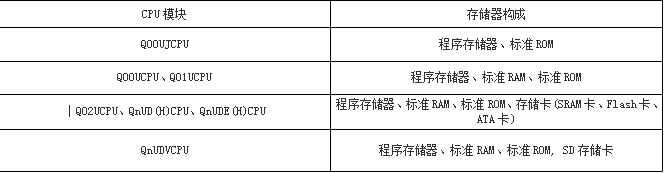

  三菱QCPU模块的存储器构成如下所示。



1、程序存储器
  是存储CPU模块运算时必要的程序及参数的存储器。
 1)、程序运算
  在下述时机将程序存储器的内容传送至程序高速缓冲存储器(进行程序运算的存储器)中并执行。
  ·电源 ON 时的初始化处理
  ·复位时的初始化处理
 2)、至程序存储器的写入
  对程序存储器进行写入时，其内容一旦被写入到程序高速缓冲存储器中，将自动被传送至程序存储器中。
 3)、至程序存储器的传送状况确认
  通过下述方法可以确认至程序存储器的传送状况。
  · 通过进程画面进行确认的方法
  · 通过特殊继电器、特殊寄存器进行确认的方法
     通过 SM681、SD681 可以确认至程序存储器的传送状况。
 4)、至程序存储器的传送状态确认
  通过SM165可以进行从程序高速缓冲存储器至程序存储器的传送执行确认。
  在Q02UCPU、Q03UDCPU、Q04UDHCPU、Q06UDHCPU中进行至程序存储器的传送状态确认的情况下，应确认CPU模块及编程工具的版本。

2、标准RAM
  是用于存储文件寄存器文件、局部软元件文件、采样跟踪文件、模块出错履历文件的存储器。
  在通用型高速类型 QCPU 中，通过安装扩展 SRAM 卡盒，可以扩展标准RAM的容量。

3、标准ROM
  是用于保存软元件注释及可编程控制器用户数据等的存储器。

4、存储卡
  用于对CPU模块的存储器进行扩展。可使用的存储卡如下所示。
  ·SRAM卡  ·Flash卡   ·ATA卡
 1)、SRAM 卡
  通过顺控程序可以对SRAM卡中存储的文件寄存器进行写入/读取。
  SRAM卡用于下述情况。
  ·文件寄存器的点数多于标准RAM的容量的情况下
  ·使用采样跟踪的情况下
  将SRAM 卡作为文件寄存器使用时，在顺控程序中最多可进行 4086K 点的写入/读取。
 2)、Flash 卡
  该卡用于通过编程工具进行数据的写入，通过顺控程序进行读取。(在顺控程序中只能进行读取)在不更改数据的情况下使用该卡。
  最多可存储2039K点的文件寄存器。
 3)、ATA卡
  该卡用于存储可编程控制器用户数据(通用数据)。在顺控程序中使用文件访问指令(SP.FWRITE指令等)，
  以CSV格式/2进制格式访问ATA卡的可编程控制器用户数据。

5、SD存储卡
  可以存储程序及参数。执行SD存储卡中存储的程序时，通过引导运行进行。此外，使用数据记录功能时，必须使用SD存储
