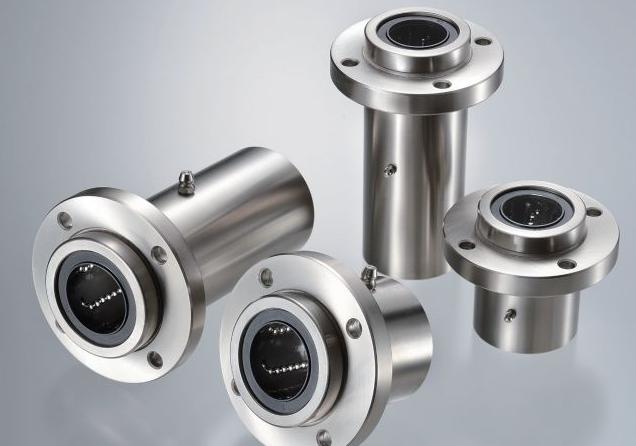

蒽必NB滚珠花键解析

蒽必NB滚珠花键的优点：
1、大负荷容量
滚珠的滚动沟槽采精密研磨成型，且采用哥德型40°角接触，因接触角度大，故在径向和扭矩方向都具有很大的负荷容量。
2、旋转方向零间隙
通过采用接触角度为40°的相对2 ~ 4排滚珠列，将花键轴与花键外筒结合，并可透过调整预压方式，使旋转方向的间隙可为零。
3、高度灵敏性
由于钢珠接触点采特殊之设计，除高刚性外更具灵敏性，并可降低能量之浪费。
4、高刚性
由于接触角大，故具有高刚性，并可视情况施加恰当的预压，所以能获得较高的扭矩刚性、力矩刚性。
5、装配简单
由于采用特殊之设计，即使将花键外筒从花键轴脱离，钢珠也不会脱落。故而装配、保养、检查都很容易进行。
蒽必NB滚珠花键连接特别适用于载荷作用下轮毂或外套在轴上作轴向移动，此时，其承载能力比同样轮廓尺寸的普通花键连接高出几倍。滚动花键副按花键轴截面形状不同可分为凹槽式与凸缘式两类，每一类按连接方式不同分为键连接型和凸缘式连接型。
滚动花键副由花键轴、花键套、滚珠及循环装置组成，花键轴上有三条互成120°有花键，花键的两侧均有滚珠及滚道，其中三列滚珠用于正向传递转矩，另三列滚珠则用于反向传递转矩；当花键轴与花键套产生相对直线运动时，滚珠就在滚道及反向循环装置中滚动，形成闭合回路。
花键轴采用优质合金钢中频淬硬58HRC，花键套采用优质合金钢渗碳淬硬58HRC。因此具有较高的寿命和强度。
滚珠、花键套、循环装置与密封装置是组成一体的，可发自由的从花键轴上卸下，滚珠及花键磋商上的其他零件均不会散落，结构紧凑，组装简单。由于滚珠与花键套和花键轴滚道的接触角为45°，因此既能承受径向载荷，又能传递转矩。
