定トルクモータ SS5シリーズ(センサレス)

•

• 200V級：5.5～75kW
  400V級：5.5～160kW

•

• 全閉外扇形 IP44
  (フランジ形／脚取付形)

回転子に高性能マグネットを内蔵した小形・軽量の同期電動機です。精密機器であるエンコーダ（PG）が不要なので、ドライブシステムの信頼性が大きく向上します。

省エネで環境負荷(CO₂)を解消

標準の小容量三相誘導モータをPMモータ化すれば大きな環境負荷低減になります。11kW以下総モータ損失電力を30％［70万kW/年］も削減します。これは、142万トン-CO₂ (10h/日 運転時)の排出量に相当します。

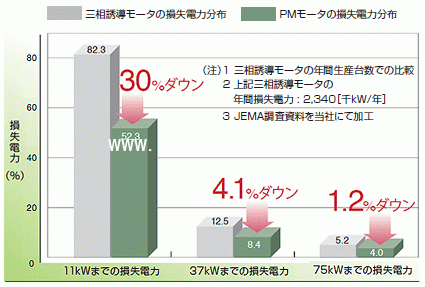

三相誘導モータとPMモータの損失電力比較

機械の小形化革命、環境3Rに貢献

シリーズ豊富な小形・軽量PMモータにより､機械を環境対応機械へと容易に変身させることができます。

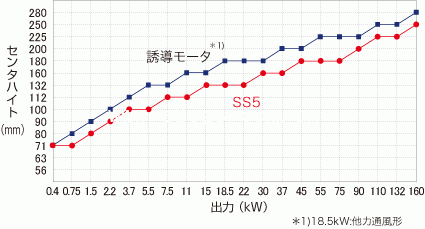

枠番号比較

誘導モータ(当社製)と比較して、大幅に小形・軽量化を実現

環境負荷軽減は省メンテナンスへも貢献

PMモータセンサレスドライブ技術が、機械制御システムの高信頼性と軸受などの長寿命をお約束します。

センサレスによる信頼性向上

精密機器である速度検出器（PG）が現場からなくなりました。ドライブシステムの信頼性が大きく向上します。

PMドライブは低騒音

PMモータは高効率のため、冷却風量は少なくてすみます。風量を低減することで、誘導モータより低騒音を実現しています。

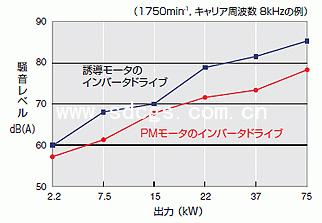

騒音レベルの比較

モータの保守軽減

回転子に銅損がないため、回転子部での損失は小さくなります。これにより、軸受温度上昇が押さえられグリース寿命が3倍に伸びます。

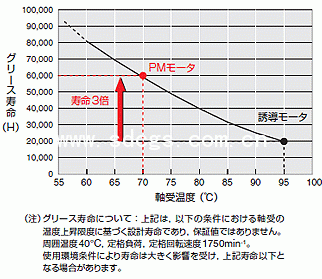

グリース寿命の比較

回転速度調整が容易

定出力範囲が定格回転速度の100～150％まで可能であり、機械の定格回転速度合わせが非常に簡単です。

回転速度の設定範囲

センサレスによる高精度なドライブ特性

センサレスにも関わらず、滑らかな加減速運転を行います。また、ゼロ速で200％以上の高トルクを出力します。

加減速特性

ゼロ速度の高トルク出力(IPMモータ時)
