新宝ER伺服系列减速机
发布时间：2019-08-19 16:44 来源：未知 浏览次数：
|
高精度背隙：6分以下 能充分发挥伺服马达性能的低内部惯性力矩 高扭转钢性 能适用于各公司伺服马达 |
机壳安装、法兰安装、环形支架安装。
根据用途的不同可选择您所需要的安装方式。
|
1段减速1/11～1/71。 2段减速1/21~1/504都可对应。 |
 |
适用于各公司伺服马达
| 可安装的马达 | |||
|---|---|---|---|
|
松下电器产业 株式会社 |
三菱电机 株式会社 |
多摩川精机 株式会社 |
株式会社 日立制作所 |
|
株式会社 安川电机 |
富士电机 株式会社 |
株式会社 基恩士 |
株式会社 三明 |
|
欧姆龙 株式会社 |
三洋电器 株式会社 |
日本电装 株式会社 |
三木普利 株式会社 |
|
发那科 株式会社 |
东荣电机 株式会社 |
神钢电机 株式会社 |
株式会社 大东制作所 |
|
日本伺服 株式会社 |
日本瑞安电器 株式会社 |
信浓电机 株式会社 |
东方马达 株式会社 |
|
株式会社 昭和电器制作所 |
株式会社 高岳制作所 |
泽村电机工业 株式会社 |
株式会社 和幸技研 |
型号
| 可乐利减速机 | 伺服马达 | |||||||
|---|---|---|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| ER | Ｋ | V | NB | 71 | D | |||
| 1 | 可乐利减速机的称呼 | |
|---|---|---|
| 2 | 输入部形式 |
K（ERK）：偶合式（各公司伺服马达安装形式） |
| 3 | 安装方式和输出轴方向 |
无标记带机壳卧式（轴横向） V：带法兰立式（轴向下） I:带法兰倒立式（轴向上） x：带法兰卧式（轴横向） y:带机壳立式 z:带机壳倒立式 R:带环形支架卧式（轴横向） S:带环形支架立式（轴向下） T:带环形支架倒立式（轴向上） M段位的减速机无环形支架 |
| 4 | 减速机规格 |
NB：无背隙形 无记号：标准型 |
| 5 | 减速比 | |
| 6 | 减速机段位号 | |
| 7 | 伺服马达厂家名 | |
| 8 | 伺服马达型号 | |
| 9 | 伺服马达输入转速 |
|
卧式 （输出轴,横向） |
立式 （出力轴向下） |
倒立式 （出力轴向上） |
|
|---|---|---|---|
| 带机壳 |
 |
 |
 |
| 带法兰 |
 |
 |
 |
| 环形支架 |
 |
 |
 |
选型顺序
减速比的选定
减速机的假选定
轴负荷的计算
使用系数
减速机的试选
减速比的选定
轴载荷的计算
使用系数
主要的使用机械及负荷种类。
|
|

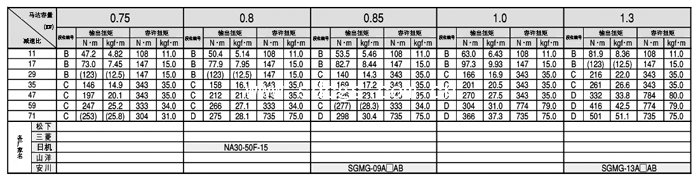

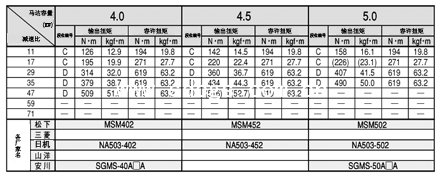

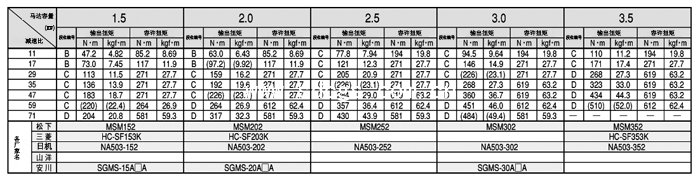

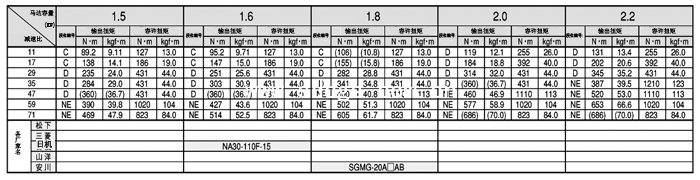

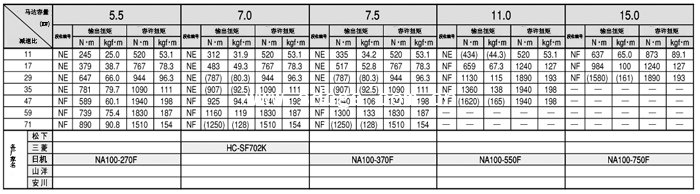

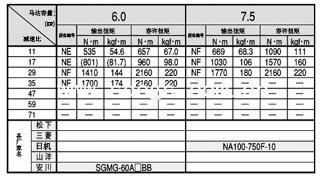

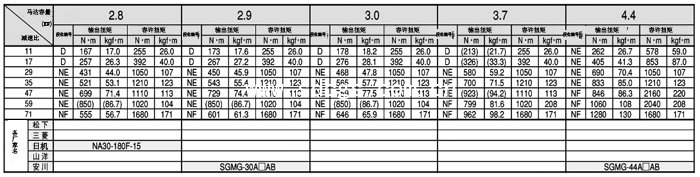

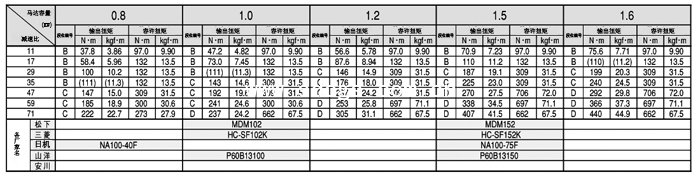

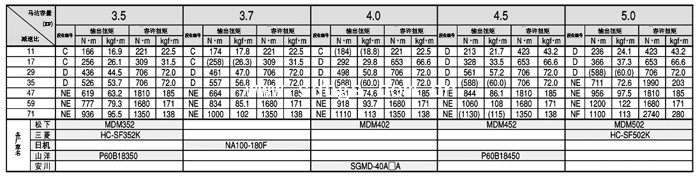

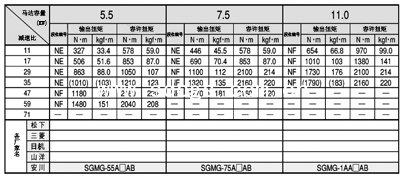

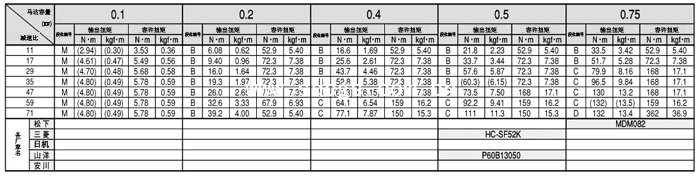

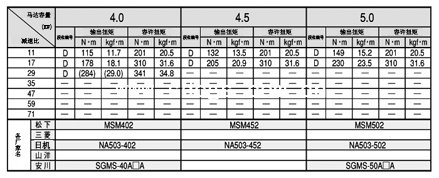

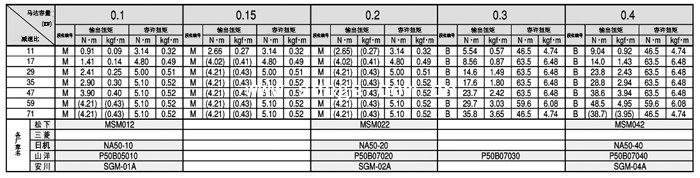

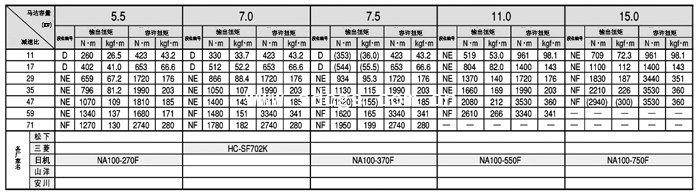

输入转速为1000rpm NB规格
输入转速为1000rpm 标准规格
输入转速为1500rpm NB规格
输入转速为1500rpm 标准规格
输入转速为2000rpm NB规格
输入转速为2000rpm 标准规格
输入转速为3000rpm NB规格
输入转速为3000rpm 标准规格
