OSAKI同步齿离合器STC型(用于固定位置连接)

发布时间:2019-10-28 12:01 来源:未知 浏览次数:

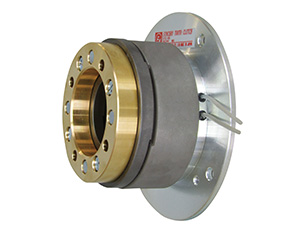

OSAKI同步齿离合器STC型(用于固定位置连接)

产品特点

同步齿离合器(STC型)是仅在固定位置连接驱动侧和从动侧的离合器。
常规上,在进行机械固定位置连接时,它仅限于静止或极低速旋转,但是由于机器的高性能而导致机器具有高速,因此在机械固定位置连接中存在许多错误,变得很难或不可能遵循,并且成本增加了。
因此,通过提供面对驱动侧和从动侧并在圆周上仅在一个点上彼此啮合的特殊齿表面,实现了旋转期间的电气固定位置连接,从而降低了成本和精确的位置连接。变得容易获得。

产品主要特性

型号 额定扭矩(Nm) 励磁电压DC(V) 可容纳人数 重量(公斤) 安装方式
在20℃(W) 在75℃(W)
STC-86 100 24 40.5 32 2 通轴
注) 即使转速约为100rpm,也可以连接。

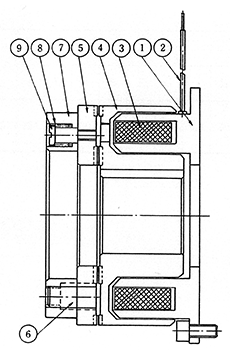

产品构造图



如图所示,它由一个固定部分和两个旋转部分组成。
固定部件支撑机架等,以使其不随转子④在包含线圈③的区域①中旋转。
它由旋转部分转子④,电枢⑤和电枢毂⑦组成。
电枢⑤通过导向销⑥和螺栓in沿安装在电枢毂attached上的轴向滑动。电枢毂⑦通过螺栓安装在驱动部件或从动部件(齿轮,链轮等)上。
①场 ⑥导针
②铅丝 ⑦电枢
③线圈 ⑧释放弹簧
④转子 ⑨螺栓
⑤电枢

产品外形图
