ELEPON泵-ELEPON标准柱塞泵

ELEPON柱塞泵标准柱塞泵EP系列适合高压传输。
・不论是否运转，排出率均可设定为0-100％。
・泵排出精度可保持在±1％之内。
・紧凑的设计，紧凑轻巧，坚固耐用的驱动机构。性卓越的
腐蚀-材料的各种化学溶液成可用通过的选择
的双工式三份这样的多型可以制造
自动比例控制系统可以通过逆变器

・用于锅炉清洁剂，脱氧剂喷射设备
・用于各种高压化学喷射设备
・作为化学药品，造纸厂等的过程化学喷射泵


产品编号	[1]		[2]		[3]		[4]		[5]		[6]
基本型号			柱塞直径		站数		湿件 材料		减速比		其他
EP	一	--	7	--	2	--	S6	--	乙	--	SP



[1]	基本型号	一	带法兰电机
		b	通用电动机的联轴器连接方法
[2]	柱塞直径	7	7毫米
		10	10毫米
		14	14毫米
		20	20毫米
[3]	站数	1个	1线
		2	双倍
		3	三重型
[4]	湿件材料	S4	SUS-304（标准）
		S6	SUS-316
		光伏	聚氯乙烯
		钛	钛金
[5]	减速比	一	1/50
		乙	1/30
		ç	1/20
[6]	其他	SP	特殊规格



柱塞直径 （mm）	最大排出量（mL / min）		最大排出压力 （MPa）	行程数（spm）		减速比
	50赫兹	60赫兹		50赫兹	60赫兹
7	9	11	8	30	36	1/50
	16	19	8	50	60	1/30
	24	29	8	75	90	1/20
10	20	24	5	30	36	1/50
	34	40	5	50	60	1/30
	51	61	5	75	90	1/20
14	41	49	三	30	36	1/50
	69	83	三	50	60	1/30
	103	124	三	75	90	1/20
20	86	104	2	30	36	1/50
	144	173	2	50	60	1/30
	216	260	2	75	90	1/20

●[近似重量] EPa：30kg EPb：45kg EPb双面：60kg
●电动机的EPa为0.1kW。　
●入口/出口连接为R3 / 8。

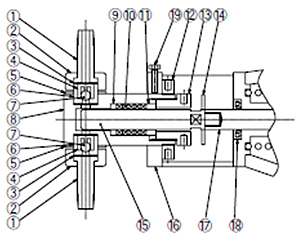

下图 中用○编号	名称	材质
1个	进/出口喷嘴	SUS-304
2	喷嘴座	FC-200
三	垫片	铁氟龙
四个	气门导管	SUS-304
5	气门座	FC-200
6	气门座	SUS-304
7	球阀	SUS-304
8	液端	SUS-304
9	颈部衬套	SUS-316
10	压盖包装	聚四氟乙烯
11	一楼	SUS-316
12	锁紧螺母	SS-400
13	接地帽	SUS-304
14	排水板	聚氯乙烯
15	柱塞	SUS-304
16	十字头指南	AC-4B
17	十字头指南	SSK
18岁	油封	丁腈橡胶
19	六角螺栓	SS-400
