DAIKIN大金泵-超级单元

DAIKIN大金泵特征：

1. 节能
■与传统定量泵系统相比，节能率高出60%以上_{（节能效果根据运转条件而异）}
只需小投资，即可大幅度削减运行成本。力求降低产品单价，提高生产率。

600吨冲压机床
泵	定量泵	→	SUT00D8025
平均耗电量	21.5kW	→	13.9kW

2. 简单操作即可达到高精度

■按照压力（p）和流量（Q）的模拟电压指令值进行高精度伺服控制

和传统比例阀一样易于使用。根据负载变化，进行伺服控制泵的压力和流量。
控制压力、控制流量对于指令值的线性度均在1%FS以下，滞后现象也保持在1%FS以下的高精度。

3. 长时间保高压控制

■通过切换泵的吐出流量实现节能，以及长时间保持高压的压力控制

双联泵规格通过流量切换用的电磁阀进行合流/单独容量的选择，可以在冲压机床等需要切换低压大流量和高压小流量的机器上实现长时间保持高压的压力的控制。
电磁阀由超级单元自主切换还是由主机侧给出指令切换，可通过参数的设定进行变更。

4.缩短出货调整工时

■机器的试运转调整简单，缩短调整时间

即使不具备对伺服系统的复杂的参数设定和调整的特殊技能也可简单的进行调整。即便是出厂初始状态，也可以稳定地运行，因此在短时间内即可实施试运转。

■无需投入更多成本，即可将传统液压系统替换成伺服控制泵系统。

超级单元（模拟信号输入类型）无需多花成本，即可将传统的比例阀系统更换为节能、高精度的伺服泵系统（伺服控制泵的输出流量、压力）。
即便是没有搭载比例阀的液压系统，也可以更换成能够简单的调整压力和流量、可稳定控制的节能油压系统。
从“模拟信号输入方式（0～5V或0～10V）”和“（ON/OFF信号（3位数字输入信号）的8PQ段输入方式”两种方式中选择。无论哪种方式，都可通过变更设定参数进行切换。工厂出货时的设定默认为“模拟输入方式”。

5.改善作业环境

■降低机器运转时的噪音

保持高压时，泵的转数降低到保持压力所需的最小限度，从而减少噪音。
压力、流量的加速、减速时，使指令电压呈斜线形，以达到压力、流量的无过冲控制。机器稳定地运转，可以降低冲击音，从而改善使用机器的客户的作业环境。

■通过抑制油温上升，降低周围温度的上升

液压油的温度上升，会导致周围作业环境的温度上升，使作业环境恶化。节能的超级单元可抑制油温上升，维持舒适的作业环境。

6.电机能效等级制约对象外

因为不受电机能效等级标准的制约，不仅日本国内，出口时也不繁琐。
因为不是诱导电机，泵的最大吐出量不会根据电源频率变化，所以无需因根据出货地不同，而分别调整机器的最高速度

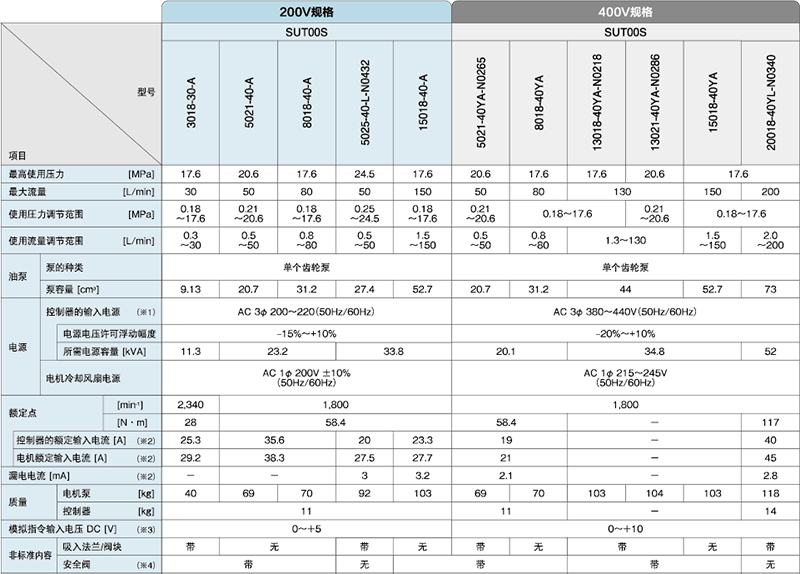

不同产品规格（单泵200/400V规格）

※1
即使在电源电压许可浮动范围内使用，当电压偏向负方向，也有可能导致PQ输出特性下降。另外，电压偏向正方向时，根据运转条件，有可能发生再生过负载等的报警。建议尽量在电源浮动小的环境中使用。
※2
S-SUT00S25018/S-SUT00S30018规格的产品，在输入控制器的AC电源电压的同时，作为控制电源请输入DC24V（0.2A以上）。
※3
是使用本公司推荐的滤波器时的代表值。根据使用环境，需要做本公司推荐的干扰对策。
※4
模拟输入信号电压为5V规格的产品，通过参数VMAX可调整的缩放值是0-5V。10V规格的产品，缩放值是0-10V,所以输入5V电压也可使用。
※5
吐出阀块上无安全阀的产品，请在主机侧的液压回路上安装安全阀后使用。安全阀请设定成“使用压力最大值+2MPa”。

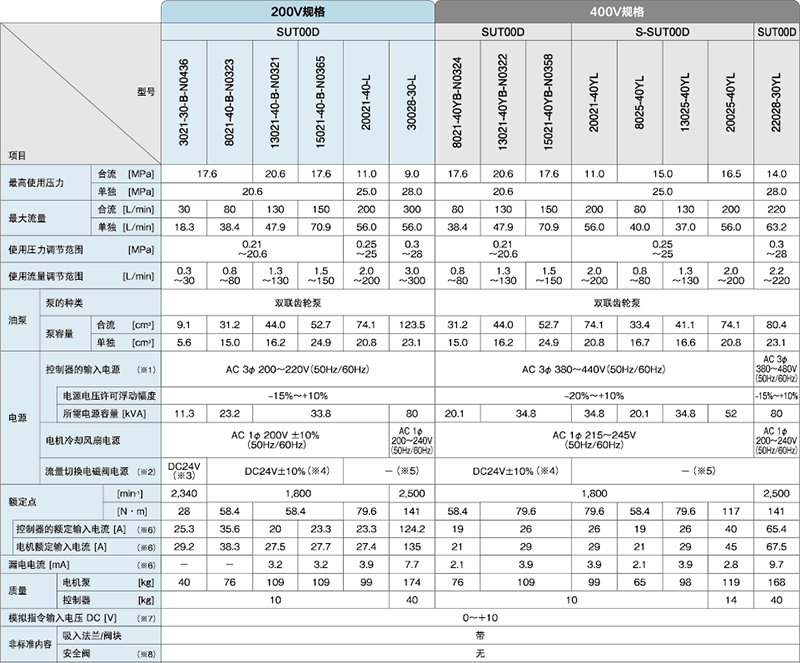

产品规格（双泵 200V/400V规格）

※1
即使在电源电压许可浮动范围内使用，当电压偏向负方向，也有可能导致PQ输出特性下降。另外，电压偏向正方向时，根据运转条件，有可能发生再生过负载等的报警。建议尽量在电源浮动小的环境中使用。
※2
S-SUT00S25018/S-SUT00S30018的规格：输入控制器的AC电源电压的同时，作为控制电源请输入DC24V（0.2A以上）。
※3
电磁阀型号：KSOB-G02-9AP-40-N-H7（微小信号电磁操作阀、电源电压：DC24V±10%)
※4
电磁阀型号：KSO-G03-20BP-20-EN（电源电压：DC24V±10%)
※5
非搭载流量切换电磁阀。（请另行准备别置形，或在主机侧液压回路上安装流量切换阀块。）
※6
是使用本公司推荐的滤波器时的代表值。根据使用环境，需要做本公司推荐的干扰对策。
※7
模拟输入信号电压为5V规格的产品，通过参数VMAX可调整的缩放值是0-5V。10V规格的产品，缩放值是0-10V,所以输入5V电压也可使用。
5吐出阀块上无安全阀的产品，请在主机侧的液压回路上安装安全阀后使用。安全阀请设定成“使用压力最大值+2MPa”。

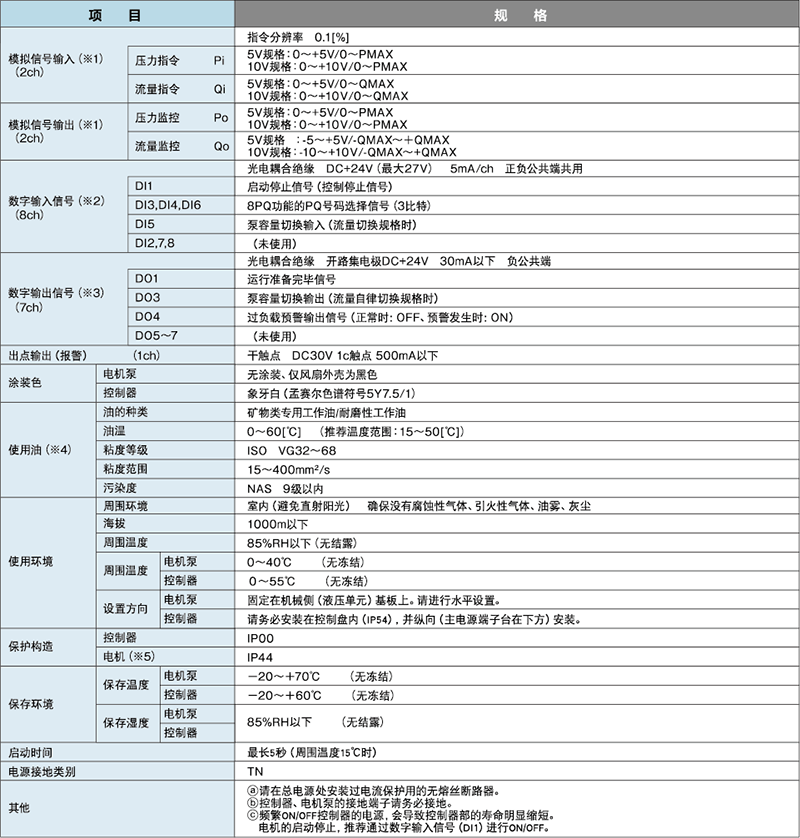

共通规格（30L/min～200L/min、单/双泵、200V/400V规格）

※1
有5V和10V的规格。PMAX、QMAX可通过参数进行设定。输入、输出电压可通过参数VMAX变更。
※2
使用半导体继电器时，请选择漏电电流为1mA以下的产品。
※3
当作为负载使用继电器时，请采取冲击对策或选择冲击防护品。
※4
石油类以外（含水类/合成类）的液压油（例：水乙二醇）需要商谈。
※5
轴贯穿部分、编码器的接头、电机冷却风扇、端子箱部位除外。

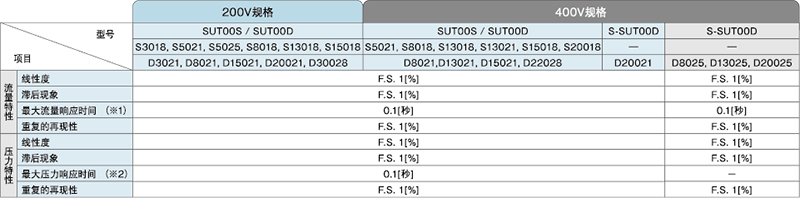

性能规格

注:
上表记载的数据是代表性能，非保证值。
※1
无负载状态下，0⇔最大流量应答时，通过指令值的95%的时间。
※2
0⇔最大压力应答时，通过指令值的95%的时间。负载容积条件：SUT00S3018～SUT00S13021是长度为2m的3/4高压软管，SUT00S20018是长度为2m的1B高压软管。
